PV-Dachhaken

Dachhaken — das Fundament jeder Schrägdach-PV-Anlage

Ein Dachhaken ist das tragende Bauteil, das die PV-Montageschiene mit dem Dachsparren verbindet und durch den Spalt zwischen den Dachziegeln geführt wird. Der Haken wird mit Stockschrauben oder Holzschrauben im Sparren verschraubt, die Montageschiene auf dem oberen Teil des Hakens fixiert. Der Dachziegel liegt auf dem Hakenkörper auf, ohne geschnitten zu werden (in den meisten Fällen) — die Wasserdichtigkeit der Dacheindeckung bleibt erhalten.

Die Wahl des richtigen Dachhakens hängt vom Ziegeltyp, Ziegelprofil und den Sparrenabmessungen ab. ULAMEX liefert spezialisierte Haken für die gängigsten europäischen Dacheindeckungen:

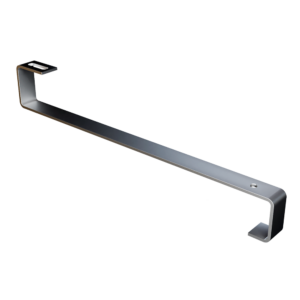

• "S"-Haken — für Standard-Betondachsteine mit Falz (Frankfurter Pfanne, Harzer Pfanne und ähnliche S-Profilziegel). Der meistverwendete Hakentyp in Mitteleuropa.
• Biberschwanz-Haken (breit) — für Flachziegel (Biberschwanz). Breitere Basis für das Flachziegel-Profil.

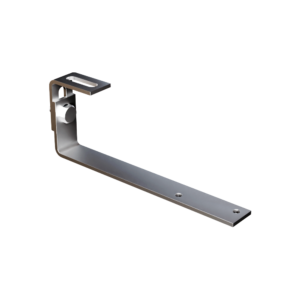

• J-Gont-Haken — für Bitumenschindeln und ähnliche flache Dacheindeckungen.
• Trapezblech-Haken — für Trapez- und Wellbleche. Höhenverstellbarer Winkel für verschiedene Sickenhöhen.
• Stehfalz-Haken — für Stehfalz-Metalldächer. Klemmt auf die Falz ohne Dachdurchdringung.
• Doppelt verstellbarer Haken — für komplexe Ziegelprofile. Winkelmontage mit zweifacher Höhenverstellung.

Ausgewählte Hakenmodelle verfügen über eine EPDM-Dichtungsunterlage zwischen Hakenfuss und Sparrenoberfläche, die das Eindringen von Wasser entlang der Verschraubung verhindert. Höhenverstellbare Modelle ermöglichen die präzise Ausrichtung der Montageschiene und gleichen Sparrentiefenunterschiede über die Dachfläche aus.

Welcher Dachhaken für welchen Dachtyp?

Beton- und Tondachziegel (Frankfurter Pfanne, S-Pfanne)

Der "S"-Haken ist die Standardwahl für Betondachsteine und Tondachziegel mit Falz. Der Haken gleitet zwischen zwei Ziegelreihen und liegt auf dem Sparren auf, der Ziegel ruht auf dem Hakenkörper. Verstellbare Ausführungen gleichen Sparrentiefenunterschiede von bis zu 30 mm aus.

Flachziegel (Biberschwanz) und Glattziegel

Biberschwanz-Haken haben eine breitere, flachere Basis als S-Haken, um das Überlappungsmuster der Biberschwanzziegel aufzunehmen. Der Haken wird unter den Ziegel geführt, mit minimalem Schleifen.

Schiefer- und Schindeldächer

J-Gont-Haken sind für dünne, flache Dacheindeckungen wie Bitumenschindeln, Naturschiefer und Faserzementplatten konzipiert. Das Hakenprofil ist flacher, um ein Anheben der Eindeckung zu vermeiden.

Trapez- und Wellblech

Trapezblech-Haken werden direkt auf der Blechsicke oder der darunterliegenden Unterkonstruktion montiert. Höhenverstellbare Winkel passen sich verschiedenen Sickenprofilen an. Keine Ziegelarbeit — direkte mechanische Verbindung.

Stehfalz-Metalldach

Stehfalz-Klemmen greifen die Falz ohne Durchdringung der Dachoberfläche. Eine durchdringungsfreie Lösung, die die Dachgarantie erhält. Ideal für Industrie- und Gewerbegebäude.
